IC卡水表口徑和總尺寸標準簡介

來源：騰越科技查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-07-03 08:20:52【大中小】

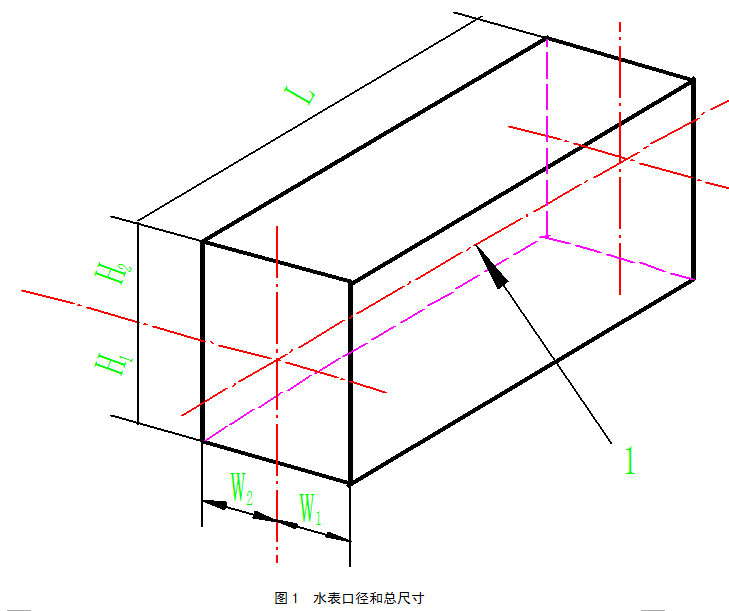

作為IC卡水表廠家，我們?cè)谏a(chǎn)水表時需要嚴格按照 GB/T 778.1-2007 中 4.1.1 的規定。IC卡智能水表的口徑以連接端的螺紋尺寸或法蘭的公稱通徑表示。每一種水表口徑均相應有一組固定的總尺寸。水表的尺寸如圖1所示，應符合表1的規定。

IC卡智能水表口徑和總尺寸

IC卡水表尺寸一覽表：?jiǎn)挝粸楹撩?/span>

口徑DN^a	a_min	b_min	L^b(優選）	L^b（可選）	W₁;W₂	H₁	H₂
15	10	12	165	80,85,100,105,110,114,115,130, 135,145,170,175,180,190,200,220	65	60	220
20	12	14	190	105,110,115,130,134,135,165,175, 195,200,220,229	65	60	240
25	12	16	260	110,150,175,200,210,225,273	100	65	260
32	13	18	260	110,150,175,200,230,270,300,321	110	70	280
40	13	20	300	200,220,245,260,270,387	120	75	300
50			200	170,245,250,254,270,275,300, 345,350	135	216	390
65			200	170,270,300,450	150	130	390
80			200	190,225,300,305,350,425,500	180	343	410
100			250	210,280,350,356,360,375,450,,650	225	356	440
125			250	220,275,300,350,375,450	135	140	440
150			300	230,325,350,450,457,500,560	267	394	500
200			350	260,400,500,508,550,600,620	349	406	500
250			450	330,400,600,660,800,	368	521	500
300			500	380,400,800	394	533	533
350			500	420,800	270	300	500
400			600	500,550,800	290	320	500
500			600	500,625,680,770,800,900,1000	365	380	520
600			800	500,750,820,920,1000,1200	390	450	600
800			1200	600	510	550	700
＞800			1.25×DN	DN	0.65×DN	0.65×DN	0.75×DN
a DN：法蘭連接端和螺紋連接端的公稱通徑。 b 長度公差：DN15～DN40：0-2mm; DN50～DN300：0-3mm; DN350～DN400：0-5mm。 DN400以上水表的長度公差應由用戶與制造廠協商確定。
